Emhar 1/35 Medium tank Whippet

Hello les copains!

Dans le cadres des commémorations du centenaire de la Grande Guerre je me suis décidé à monter ce char Anglais à l'allure bien particulaire bien de chez eux. Je suis partis du kit au 1/35 de Emhar. Celui-ci constitue une bonne base mais il va falloir modifier quelques points pour arriver à obtenir une réplique correct de cet engin. (sans prétention aucune de ma part, il ne sera pas le whippet ultime).

Le kit est assemblé sortit de boite. Niveau ajustement, c'est pas top mais sa colle très bien à la réalité. Les tôles ne jointent pas à la perfection. Ces chars ne jouissant pas de la finissions de ceux de nos jours.



J'ai remplacé les chenilles d'origine du kit en vinyle par celles en résine de chez Accurate armor. Certes elles sont un peut trop fine mais le rendu est bien plus proche de la réalité. Surtout au niveau des articulations.



Je souhaite représenter mon char dans cette configuration avec des crampons de chenilles amovibles positionnés de part et d'autre du char:



Ces rails sont moulés directement sur les flancs.





J'ai donc procédé à leurs suppression à l'aide d'une lame de scalpel droite:



Je n'hésite pas à protéger le model avec de la bande cache pour limiter les accros de la lame sur le plastique du kit:

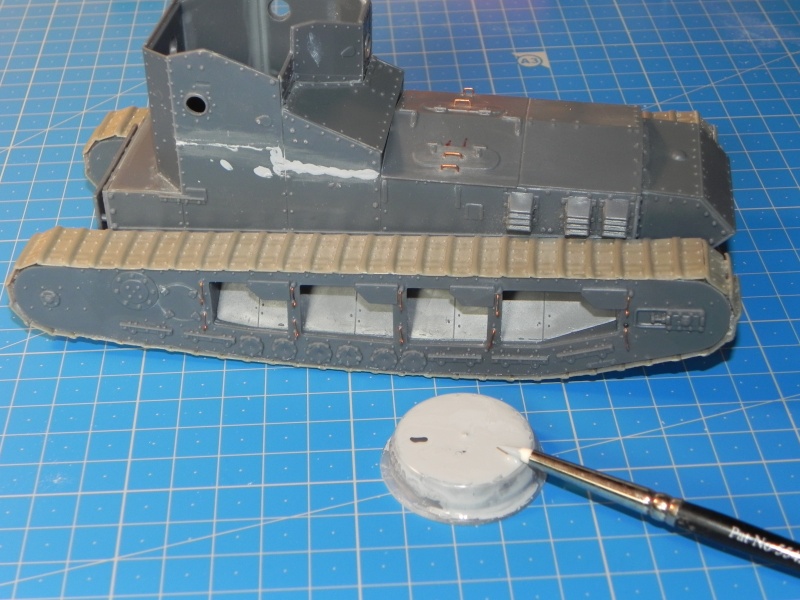

Les quelques accros de la lame sont rattrapés avec du Mr surfacer 1000 et 1200. Suivit par un ponçage en règle et du micromesh:



Les rails sont ensuite scratchés avec des vieilles chutes de photo-découpe bien dodus:



J'utilise du profilé Evergreen pour les jonctions. Les rivets sont refait avec un emporte pièce maison. Au final voici le résultat:



Tous ces petits éléments sont ensuite stockés en sécurité.

Les sorties de gaz du kit ne sont pas du tous convaincantes. J'ai rattrapé ceci à l'aide de tube Evergreen mis en forme. L'extrémité à été évidé pour plus de réalisme:



Le fil de couture simule un revêtement visible sur plusieurs clichés d'époque. Les brides de maintient sont en fil d'Inox mis en forme directement sur l'échappement:



Les poignées d'ouverture du capot moteur ont été refaites pour plus de relief:



Des accroches ont été ajoutées sur les flancs des trains de roulement afin de pouvoir ensuite positionner une chaine sur ceux-ci. La chainette est un produit de la marque Artesania Latina destinée au modélisme navale à l'origine:



Voila pour le moment, je m'y remet dès que je peux! Car Hyères approche rapidement désormais.

La suite bientôt!
