 Hawker Typhoon Mk.IB Airfix 1/24

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : Précédent  1, 2, 3
AuteurMessage
chris008
major
major
avatar

Messages : 4545
Date d'inscription : 14/08/2013
Age : 43
Localisation : grenoble iserre

MessageSujet: Re: Hawker Typhoon Mk.IB Airfix 1/24   Jeu 9 Juil 2015 - 19:03

salut,

c'est du superbe travail, vraiment un pure régal...

Revenir en haut Aller en bas
mlasouris
moderateur
moderateur
avatar

Messages : 5264
Date d'inscription : 20/08/2013
Age : 52
Localisation : Marseille

MessageSujet: Re: Hawker Typhoon Mk.IB Airfix 1/24   Ven 10 Juil 2015 - 0:13

Bravo snow un beau travail

Je suis sûr qu'à la fin on oubliera que c'est noir tant les détails vont ressortir

_________________
L'ennemi est bête; il croit que c'est nous l'ennemi, alors que c'est lui.

Revenir en haut Aller en bas
jdmax
Admin
Admin
avatar

Messages : 6536
Date d'inscription : 14/08/2013
Age : 51
Localisation : Toulouse

MessageSujet: Re: Hawker Typhoon Mk.IB Airfix 1/24   Ven 10 Juil 2015 - 9:02

Superbe le travail de détaillage

_________________
Revenir en haut Aller en bas
snow white
pros
pros
avatar

Messages : 398
Date d'inscription : 15/03/2014
Age : 30
Localisation : Dijon (South Burgundy)

MessageSujet: Re: Hawker Typhoon Mk.IB Airfix 1/24   Sam 11 Juil 2015 - 18:26

Bonjour les amis

Merci pour vos messages! J'ai pas intérêt à me planter, sinon vas y avoir de nombreux coups de fouets...

@Rom1, t'inquiète pas, le mode opératoire de la peinture sera détaillé.

Je poste rapidement ce petit up car Benoit21 m'a en effet évité un oubli de ma part... Je n'avais donné aucuns relief aux extrémités des différentes manettes.

Cet oubli à été comblé en utilisant la solution qu'il m'avait directement conseillé, en effet je les ai réalisé à l'aide de la résine U.V Soliq. Le rendu est bien meilleur qu'avec de la Cyano qui à une tendance à ce rétreindre:



Sinon le câblage sous la console droite à été refait et la photo-découpe pré-peinte à été dépeinte. Seul quelques zone représentant des graduations d'instruments ont été conservées:



J'ai débuté la peinture cet près midi en commençant par passer une couche d'après sur l'ensemble des pièces qui composeront le cockpit.

La suite en image au plus vite.

Snow

_________________


Ayez du flair pour vos maquettes



Dachs Hund Model
Site de vente en ligne de maquettes et produits de modélisme
Revenir en haut Aller en bas
mlasouris
moderateur
moderateur
avatar

Messages : 5264
Date d'inscription : 20/08/2013
Age : 52
Localisation : Marseille

MessageSujet: Re: Hawker Typhoon Mk.IB Airfix 1/24   Sam 11 Juil 2015 - 18:52

snow white a écrit:
J'ai pas intérêt à me planter, sinon vas y avoir de nombreux coups de fouets...
Ca te plairait, hein, coquine ?...

Génial ce travail snow  (1/24 oblige, mais génial....)

_________________
L'ennemi est bête; il croit que c'est nous l'ennemi, alors que c'est lui.

Revenir en haut Aller en bas
snow white
pros
pros
avatar

Messages : 398
Date d'inscription : 15/03/2014
Age : 30
Localisation : Dijon (South Burgundy)

MessageSujet: Re: Hawker Typhoon Mk.IB Airfix 1/24   Ven 14 Aoû 2015 - 22:50

Bonsoir à vous les amis,

Tout d'abord, un grand merci pour vos messages

Allez un petit "Up" avant les vacances...

Une fois la photo-découpe Eduard posée, j'ai apprêté toutes les pièces avec du "Black Chaos" de la marque Citadel. Je vous le recommande, il s'applique bien et est très fin, de plus par sa couleur, c'est une très bonne base d'accroche pour les autres teintes (surtout les teintes métallique):



L'imposante échelle qu'est le 1/24 permet de figurer des effets bien particuliers. En effet j'ai décidé de tenter de représenter un effet "zénithal" dans le cockpit. Pour cela j'ai éclaircie le bas de la planche de bord avec une couleur plus claire, afin de figurer l'illumination verticale de la lumière passant par l'ouverture du cockpit:



Ensuite conformément à ma conviction personnelle qui est qu'une teinte ne peut être "unie" j'ai retravaillé chacune d'entre elles avec des teinte Vallejo pour les contraster et leurs donner un aspect opérationnel:



J'ai repiqué l'intérieur des cadrans avec un jus jaunâtre, tandis que les rebord de certains indicateurs sont peints selon les couleurs de références vues sur des clichés en couleurs. Ceux-ci proviennent notamment d la section de cockpit préservée visible dans le livre "How to build" consacré au Typhoon:



Les parties transparentes des cadrans sont peintes en noir tandis que d'autres sont peintes avec des teintes translucides Tamiya appliquées au pinceau:



J'ai ensuite mis en place les différents indicateurs. J'ai utilisé ceux de la planche du kit qui sont très satisfaisant selon moi. Pour la petite histoire, la notice de placement de ces derniers est à la fin du livret de notice. Pour ma part, voici ce que j'ai obtenu:



Je me suis attaqué dans la foulée au siège du pilote et au blindage dorsale composé de plusieurs plaques. Pour représenter le brêlage du pilote, je me suis tourné vers ceux de la marque HGW dont je vais vous détailler la mise en œuvre:



L'éclaircie représentant l'effet zénithal est amorcé par l'application d'une teinte plus claire sur le dessus de différentes pièces:



Le même mapping est réalisé avec différentes teintes Vallejo appliquées en fonction avec un tampon de mousse telle que celle que l'on trouve dans les blisters Eduard Brassin par exemple:





Voici un aperçu des trois teintes utilisé. Pour ma part mes tampons proviennent de chez "Cultura" dans lesquels je découpe des morceaux selon ma convenance :



Les harnais HGW. C'est un produit bluffant, pas compliqué à mettre en œuvre. Ils sont par contre teintés que sur une seule face, et leur teinte est selon moi un peu fade. Par contre la matière est résistante et peut être reteinte. La planche de photo-découpe sous-traité par Eduard représente les parties métalliques des brêlages:





Les parties métalliques reçoivent un voile d'Alclad et sont ensuite surlignées à l'aide d'une estompe enduite de graphite:



Pour commencer les parties en "Sutton" sont séparées de leurs supports en carton:



Pour retoucher leur teinte, je les ai fait tremper dans du café pendant une nuit. Durant le bain ces derniers vont quelque peu ce vrillé, mais pas de panique, en les "repassant" sur un bord du bureau tout rentre dans l'ordre:



Au début je pensais me servir tout simplement d'un filtre Vallejo pour teinter les harnais. Cependant l'alliance des deux c'est avérée selon moi une très bonne méthode pour représenter la teinte des harnais Anglais:



En ce qui concerne la meilleure méthode de coller simplement et rapidement ces fameux harnais en textile, il semble que ce soit la colle cyanoacrylate qui convienne le mieux. La colle fluide Tamiya ne donnant aucuns résultats probants avec ce produit:



Le seul défaut majeur de ce produit est qu'il n'est teinté que sur une seule face et que sur l'autre l'aspect tissé est plus visible, et parfois la longueur est trop prononcé ... Enfin ne boudons pas notre plaisir, car ce produit est relativement hors normes et il est très aisé de le retravailler au niveau des teintes et de les retailler en longueur! Bravo HGW



Au final voici la représentation obtenu avec les harnais HGW:

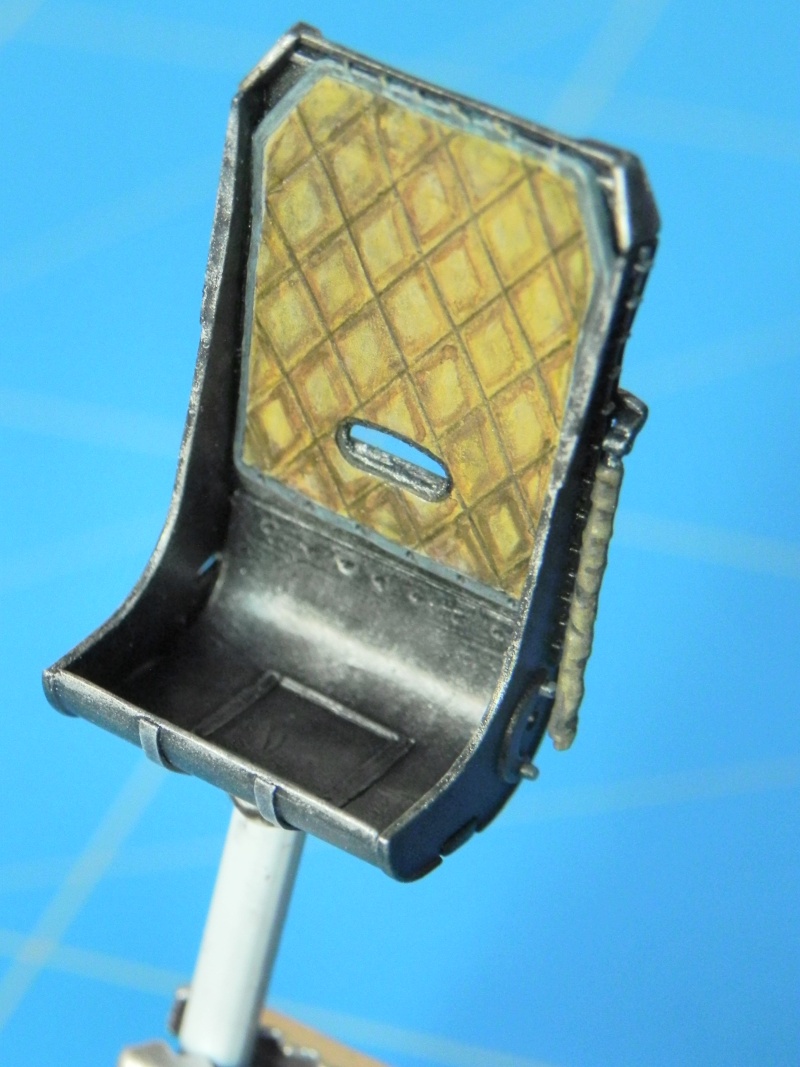

Le siège sera un des éléments les plus visibles du cockpit, il mérite donc une mise en couleur soignée. Pour ma part j'ai travaillé les volumes du rembourrage de l'assise avec des teintes Vallejo:



Cependant la macro ne pardonne pas certains coups de pinceaux trop marqués...

L'assise métallique du siège vue du dessus:



Et une fois que les harnais HGW ont été mis en place sur ce dernier avec des petites touches de Cyano:



Dans la foulée je me suis attaqué au parties métalliques "Alu naturel" telles que les treillis et autres raidisseurs de la cellule.

Ces dernières ont été apprêtées en TS11 pour débuter. Ensuite j'ai confectionné un "wash" à partir d'un mélange de "Runafang steel "Citadel et d'un lavis gris noir Vallejo. Les deux ce mélangeant très bien. La teinte obtenue peut être plus ou moins foncée en fonction de la teneur du mélange.

Sur la photo ci-dessous, la pièce du bas est simplement recouverte de TS11 et celle du dessus a été recouverte du wash confectionné. Ceci donne plus de tonalité à la teinte:



Une fois certaines parties repiquées avec différentes teintes de noir et d'autres couleurs, certaines parties en surépaisseurs voient leur tonalité fortement accentuée avec le même wash obscurci avec quelques gouttes de gris noir:







Au final tous ces différents procédés de colorations s'harmonisent correctement une fois le tout assemblé (ici à blanc):



Autrement pour me changer les idées, j'ai procédé à un assemblage à blanc des différents capotages. Les ajustements sont pas mauvais, mais il faudra de la rigueur pour limiter l'usage du mastique:





Et pour finir une comparaison avec son petit (tout petit) frère au 1/72:



Immense différente de taille n'est-ce pas?

Allez les amis à bientôt pour la suite!

Snow

_________________


Ayez du flair pour vos maquettes



Dachs Hund Model
Site de vente en ligne de maquettes et produits de modélisme
Revenir en haut Aller en bas
mlasouris
moderateur
moderateur
avatar

Messages : 5264
Date d'inscription : 20/08/2013
Age : 52
Localisation : Marseille

MessageSujet: Re: Hawker Typhoon Mk.IB Airfix 1/24   Sam 15 Aoû 2015 - 0:20

Magnifique,  Guigui
Je suis sans voix

_________________
L'ennemi est bête; il croit que c'est nous l'ennemi, alors que c'est lui.

Revenir en haut Aller en bas
JP
Général
Général
avatar

Messages : 16984
Date d'inscription : 27/12/2013
Age : 56
Localisation : Ambutrix- Ain-

MessageSujet: Re: Hawker Typhoon Mk.IB Airfix 1/24   Sam 15 Aoû 2015 - 6:56



Quel travail de peinture....
Revenir en haut Aller en bas
spitfire38
Adjudant
Adjudant
avatar

Messages : 713
Date d'inscription : 27/12/2013
Age : 40
Localisation : isere vers vienne

MessageSujet: Re: Hawker Typhoon Mk.IB Airfix 1/24   Sam 15 Aoû 2015 - 9:55



Alors entre rom1, loic, et guigui je prend des claque a chaque fois, ça commence à faire mal , il y a un secret dans là ville de la moutarde, pas possible que des extraterrestres, et quand on vois les montage Adri1 la relève est la.

Enfin juste pour dire que le typhoon que tu nous fait va être une beauté

À plus
Bonjour à tà miss et non je ne lâche pas mon super sac à dos.

Bonne vacances
yann
Revenir en haut Aller en bas
TASSIN
Lieutenant-colonel
Lieutenant-colonel
avatar

Messages : 8926
Date d'inscription : 28/12/2013
Age : 40
Localisation : Poste avancé sudien.

MessageSujet: Re: Hawker Typhoon Mk.IB Airfix 1/24   Sam 15 Aoû 2015 - 9:56

Hello Guigui

Chouette le debut de peinture du cockpit.

Pour les ajustements du nez et des capotages,c'est bon lorsque c'est a blanc .
J'espere que ce sera pareil au montage final.

On desespere pas de le voir pour Hyeres.

Bonnes vacances.
Revenir en haut Aller en bas
benoit21
sergent-chef
sergent-chef
avatar

Messages : 456
Date d'inscription : 16/09/2014
Age : 46
Localisation : DIJON

MessageSujet: Re: Hawker Typhoon Mk.IB Airfix 1/24   Sam 15 Aoû 2015 - 10:06

C'est tout ...
Tu as super bien avancé, c'est superbe.
Bonnes vacances
Revenir en haut Aller en bas
Poseidon690
Général
Général
avatar

Messages : 18531
Date d'inscription : 27/12/2013
Age : 53
Localisation : Deep South !!!

MessageSujet: Re: Hawker Typhoon Mk.IB Airfix 1/24   Lun 17 Aoû 2015 - 8:17

Hello Guillaume,

Ce siege est une maquette dans la maquette ! Supervbe traitement des differentes pieces du pit, c'est splendide !!!
Revenir en haut Aller en bas
dakota59
Adjudant
Adjudant
avatar

Messages : 623
Date d'inscription : 19/01/2014
Age : 53
Localisation : halluin 59250

MessageSujet: Re: Hawker Typhoon Mk.IB Airfix 1/24   Mer 19 Aoû 2015 - 19:54

superbe montage
Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: Hawker Typhoon Mk.IB Airfix 1/24

Revenir en haut Aller en bas
